三個功率段
5kW/10kW/15kW
包含多款寬量程機種
低輸出漣波雜訊
透過CC/CV/CP三種模式，可以應用在各種產品測試模擬
單機最高輸出電壓
1000V，可2臺串
機達2000V
單機最高電流135A
可5臺并機達675A
內建主動式功率因數校正線路，可以提升輸入功率因數≧0.99

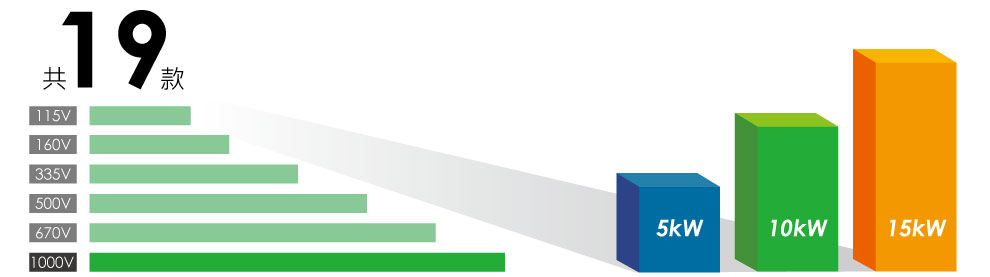

ADG-L 系列具有三種輸出功率：5KW、10KW 與 15KW，共計 19 款型號，電壓范圍可達1000V，另包含多個 Auto Range 機型，其寬范圍的電壓、電流輸出可應用在太陽能、電動車、鋰電池、元器件、伺服器等市場，適合從設計到產品生產流程的測試驗證用電源。

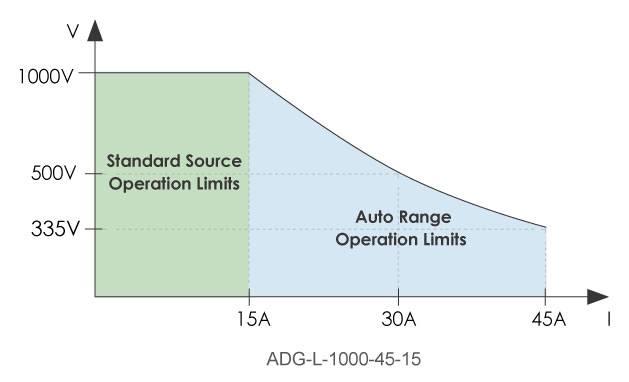

相較于一般的直流電源，寬量程 (Auto Range) 的直流電源具備更寬廣的電壓和電流操作范圍，如圖所示，一般的直流電源在所有的電壓段只能提供相同的最大電流，而寬量程的直流電源則能在較低壓輸出時，提供較高的最大電流。 ADG-L 系列中的多個機型已具備寬量程之功能，方便使用者能用一臺直流電源，滿足高壓低電流及低壓高電流的應用，大幅節省成本及空間。

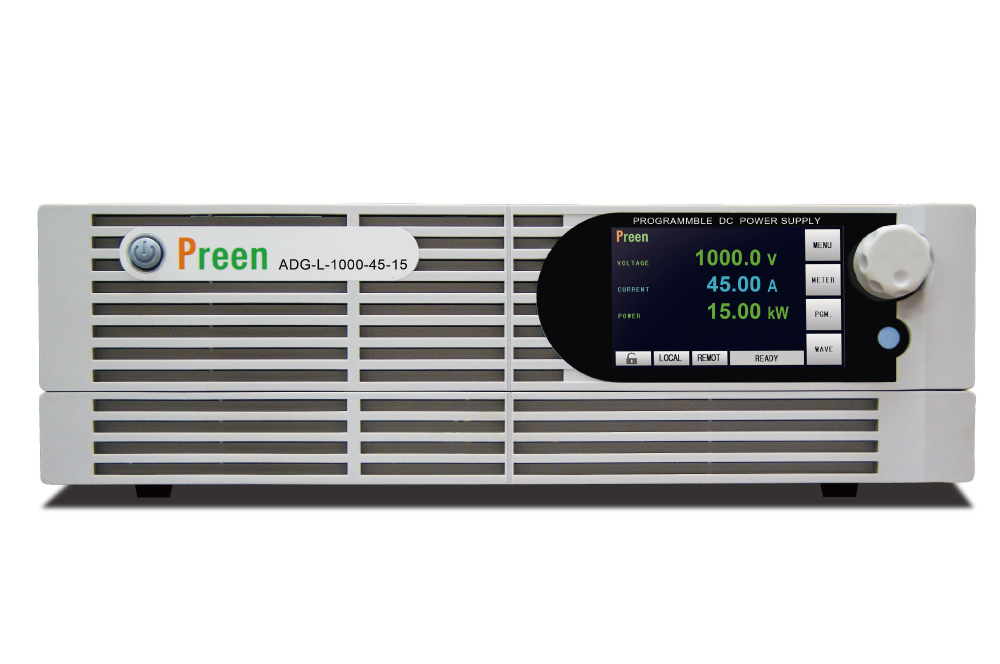

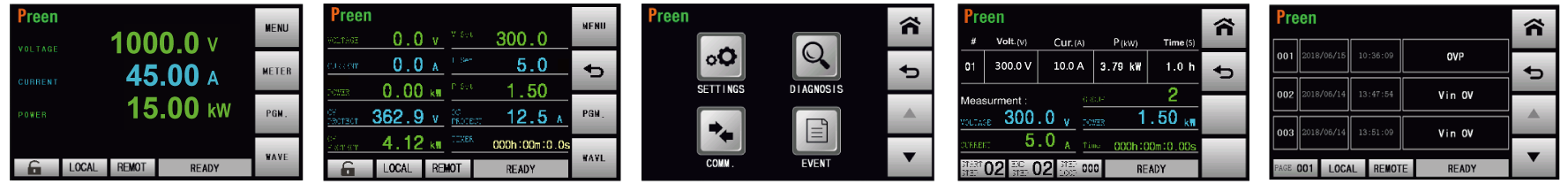

ADG-L采用大型5吋觸摸屏以及飛梭旋鈕，各項數據及狀態一目了然，搭配清晰簡潔的色彩及配置，快速掌握電壓、電流、功率等資訊。另能在本機上完成復雜的程序設置，無需透過遠端控制軟件或額外編寫程式，直覺性的人機操作介面，讓使用者輕松上手完成設定。

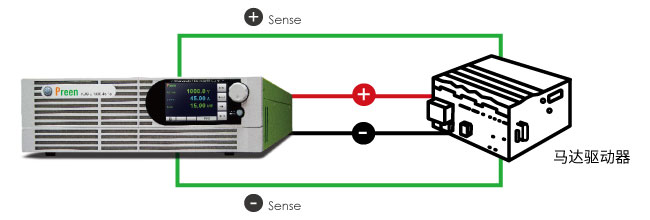

在許多工廠或實驗室，電源往往跟負載有一定的配置距離，ADG-L 系列的遠端補償功能可防止距離所產生的壓降，省去使用者在電壓調整上的困難。

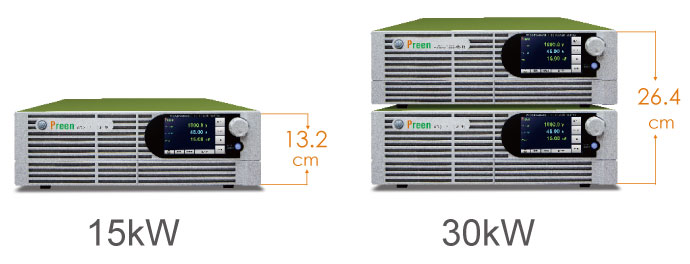

ADG-L 系列電源供應器采用 PWM 開關技術，并搭配DSP 數位訊號處理，具有高功率密度及重量輕的特點，15kW 僅只有 3U 高 (13.2cm)，并機后可達 30kW 且僅6U 高 ( 26.4cm)。采取 19 英吋機架式電源設計，方便系統集成和彈性的空間規畫使用。
ADG-L 系列低漣波、高精度、高穩壓率的特性，適合做為標準源模擬各種直流電壓輸出，搭配快速的反應速度和爬升率，可模擬各種直流電源測試，應用范圍包括 ON/OFF 測試、壓降測試、產品壽命周期測試、過壓測試及航空軍用產品驗證等。
ADG-L 系列內建PFC主動功率因數校正的輸入功因可高達0.99，業界領先，將對電網干擾降到最小。

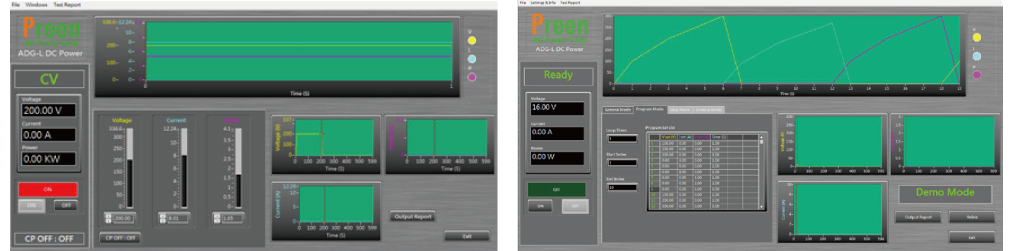

ADG-L 提供專屬的遠端操作軟件Preen Program，使用者能透過標配或選配的通訊介面連結到電腦，做遠端遙控操作、程序設置、測試結果報告產生等功能，操作清晰、簡易，增加其機能性及方便性。
標配 RS-232、RS-485、Ethernet、USB、Analog通訊接口，方便遠端監控及編程，亦可選配GPIB，以滿足工業 4.0 自動化測試應用的需求。
可應用在太陽能、電動車、鋰電池，以及元器件類斷路器、接觸器、保險絲以及實驗室 / 認證單位等，適合需求高電壓或大電流的 EUT 測試，提供客戶端在產品設計開發初期的各種測試模擬以及產品老化生產檢測。
5kW/10kW/15kW
0~30V
0~2000V(2臺串機)
0~135A
0~675A(5臺并機)
≦ 0.1%
≦ 5mS
≧ 90% at Max. Power
≧ 0.99 at Max. Power
RS485
RS232
Analog
USB
Ethernet
GPIB (Optional)
功率輸出范圍：5KW / 10KW / 15KW。
電流輸出范圍：0~135A / 0~675A（5 臺并機）。
電壓輸出范圍：0~30V / 0~2000V（2臺串機）。
超大型5吋觸摸屏與飛梭旋鈕操作。
寬范圍輸入電壓選擇：187~264Vac（單相＆三相接），340~460 Vac（三相四線Y 接）。
3U（13.2 mm）/ 15KW 高功率密度。
簡易主/ 從并聯操作模式。
CV / CC / CP 三種輸出模式。
遠端感測線壓降補償。
具有5 組可編程控制以及每組99 個步驟可以設定電壓/電流/時間。
可以透過遠端控制軟件進行遠程操作。
制作材料完全符合RoHS 指令標準。
完善保護功能有輸出過電壓，過電流，過功率，以及輸入欠電壓，過電壓保護和過溫度保護等。
ADG-L-30-170
可編程直流電源供應器(5kW/30V/170A)
ADG-L-40-125
可編程直流電源供應器(5kW/40V/125A)
ADG-L-80-62
可編程直流電源供應器(5kW/80V/62.5A)
ADG-L-80-170-5
可編程直流電源供應器(5kW/80V/170A)
ADG-L-115-45
可編程直流電源供應器(5kW/115V/45A)
ADG-L-160-32
可編程直流電源供應器(5kW/160V/32A)
ADG-L-335-15
可編程直流電源供應器(5kW/335V/15A)
ADG-L-335-45-5
可編程直流電源供應器(5kW/335V/45A)
ADG-L-30-340
可編程直流電源供應器(10kW/30V/340A)
ADG-L-40-250
可編程直流電源供應器(10kW/40V/250A)
ADG-L-80-125
可編程直流電源供應器(10kW/80V/125A)
ADG-L-80-340-10
可編程直流電源供應器(10kW/80V/340A)
ADG-L-115-90
可編程直流電源供應器(10kW/115V/90A)
ADG-L-160-63
可編程直流電源供應器(10kW/160V/63A)
ADG-L-335-30
可編程直流電源供應器(10kW/335V/30A)
ADG-L-335-90-10
可編程直流電源供應器(10kW/335V/90A)
ADG-L-500-20
可編程直流電源供應器(10kW/500V/20A)
ADG-L-670-15
可編程直流電源供應器(10kW/670V/15A)
ADG-L-670-45-10
可編程直流電源供應器(10kW/670V/45A)
ADG-L-30-510
可編程直流電源供應器(15kW/30V/510A)
ADG-L-40-375
可編程直流電源供應器(15kW/40V/375A)
ADG-L-80-187
可編程直流電源供應器(15kW/80V/187.5A)
ADG-L-80-510-15
可編程直流電源供應器(15kW/80V/510A)
ADG-L-115-135
可編程直流電源供應器(15kW/115V/135A)
ADG-L-160-94
可編程直流電源供應器(15kW/160V/94A)
ADG-L-335-45
可編程直流電源供應器(15kW/335V/45A)
ADG-L-335-135-15
可編程直流電源供應器(15kW/335V/135A)
ADG-L-500-30
可編程直流電源供應器(15kW/500V/30A)
ADG-L-670-23
可編程直流電源供應器(15kW/670V/23A)
ADG-L-1000-15
可編程直流電源供應器(15kW/1000V/15A)
ADG-L-1000-45-15
可編程直流電源供應器(15kW/1000V/45A)
ADG-L-007
RS-232/RS-485/USB/Ethernet ( SCPI ) 通訊界面卡
ADG-L-008
多機通訊連接線 DB25 ( Male * 2 ) 長度 50 cm
ADG-L-013
GPIB 通訊界面卡
ADG-L-014
防逆灌保護模組
ADG-L-015
I-V曲線模擬功能及遠端控制軟件
